フラットスポット

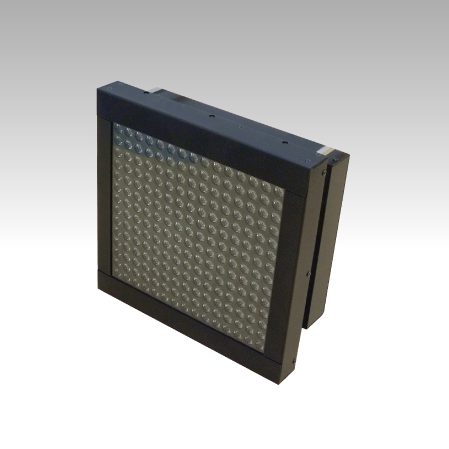

フラットスポット照明 LFSシリーズ

面発光で高出力を実現したフラットスポット照明

独自の光学設計で高指向性を実現した
フラットスポット照明

特徴

●面発光で高出力を実現したフラットスポット照明
●独自開発の光学機構で高指向性を実現
●ワークディスタンスの長い用途でも指向性良く照射
●投光照明として幅広い用途に使用可能
●メタルハライドランプの置換えに最適

93,000Lx以上（WD＝1ｍ
例：LFS182Fｘ182-96W

高指向性で長距離照射が可能

用途例

鋼板検査、ガラス検査、シート検査、金属表面検査、エッジ検査
ラインセンサ用光源、目視検査用光源、画像処理用光源

ピッキングロボット用照明　長距離照射で、
ロボットとの干渉を防止

外形図

※製品改良のため仕様を変更することがありますのでご了承ください

データ代表例

LFS140ｘ154F＊

LFS24ｘ128F＊

※掲載しているグラフは参考例です　製品の品質を保証するものではありません

ラインアップ一覧

LFS24ｘ128F＊

LED発光色 L / W / H [mm] 発光面A/B [mm] 入力電圧[V] 消費電力(白色) [W] 重量 [kg] 適合電源
○●●● 160x52.2x93.3 128/24　 ※1 48 58typ　※1 0.78typ LPDCH1-48150NCW-R6
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル問い合わせ
LFS140ｘ154F＊

LED発光色 L / W / H [mm] 発光面A/B [mm] 入力電圧[V] 消費電力(白色) [W] 重量 [kg] 適合電源
○●●● 182ｘ182ｘ95.8 149.8/140　※2 48 432typ　※2 2.65typ LPDCH1-48600NCW-R5
カタログ＜抜粋＞ PDF図面 DXF図面ケーブル問い合わせ

LED発光色	L / W / H [mm]	発光面A/B [mm]	入力電圧[V]	消費電力(白色) [W]	重量 [kg]	適合電源
○●●●	160x52.2x93.3	128/24　 ※1	48	58typ　※1	0.78typ	LPDCH1-48150NCW-R6

LED発光色	L / W / H [mm]	発光面A/B [mm]	入力電圧[V]	消費電力(白色) [W]	重量 [kg]	適合電源
○●●●	182ｘ182ｘ95.8	149.8/140　※2	48	432typ　※2	2.65typ	LPDCH1-48600NCW-R5

備考

※1　発光部（A部）サイズは130mm単位でご用意しております
※2　発光部（A部）サイズは50mm単位でご用意しております
●型式の＊部：発光色 W(白) R(赤) G(緑) B(青)　
●その他のサイズにつきましては、弊社営業部までお問い合わせください
●改良の為、予告なく変更する場合が有ります
